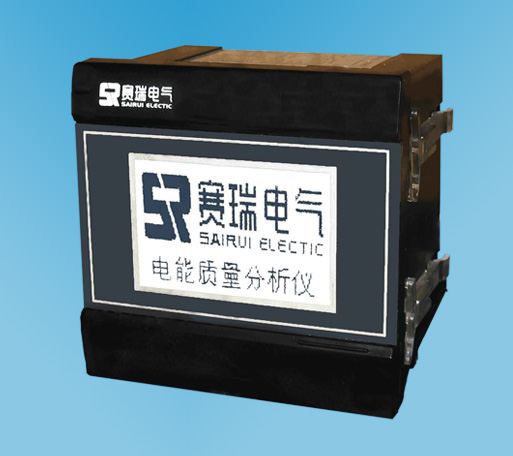

一、產品介紹 SRN631電力儀表是一款在配電系統中應用廣泛的智能綜合電力監控儀表。它集遙測、遙信、遙控、顯示、通訊等眾多功能為一體，采用32位ARM微處理器應用16位高速AD，利用鎖相環和數字信號處理技術，運算速度快，可靠性高，抗干擾能力強。裝置通訊功能強大，具有光電隔離的RS-485通訊口，支持開放式的通訊協議，便于與其他各種監控單元一起構成高效經濟的監控網絡。可以全面替代數據采集器、電量變送器、電度表、數顯裝置等分體式的產品，成為電氣自動化的優秀組成部分。 本裝置體積小，結構結實，抗震與抗電磁干擾能力強，經濟實用方便，能滿足不同場合的需要，既適合于分散式安裝，也可以集中組屏。 二、功能簡介 1、核心處理單元采用32位ARM微處理器，16位高速AD，可測量三相電壓和三相電流、頻率、三相電壓諧波和三相電流諧波（2～50次，有柱狀圖顯示）、三相電壓和三相電流不平衡度、電壓序分量和電流序分量、有功功率、無功功率、功率因數、相位、有功電度、無功電度等多種參數； 2、具有1路4～20mA輸出，可自定義8種電量作為模擬量輸出，還可自定義20mA所代表的值； 3、最多具有4路遙信輸入，2路遙控開出，實現遙信和遙控功能； 4、強大的顯示功能，采用高檔128×64點陣式大屏幕液晶顯示；友好的人機界面，所有界面與菜單都用中文顯示，方便操作； 5、所有被測量和參數均能通過面板液晶顯示器實時顯示； 6、具有RS485通訊口，支持國際流行的MODBUS通信協議，實現信息的上傳和下發，具備防電力線搭接和過電壓保護功能； 7、系統參數可以通過面板按鍵或上位機通訊設置，并具有密碼管理權限；三、技術指標 測量參數 | 標稱值 | 精度 | 電壓 | 220V | ±0.2% | 電流 | 1A/5A | ±0.2% | 電壓諧波 |
| B級 | 電流諧波 |
| B級 | 電壓不平衡度 |
| ±0.2% | 電流不平衡度 |
| ±1% | 頻率 | 50Hz | ±0.01Hz | 功率 |
| ±0.5% | 功率因數 |
| ±0.005 | 有功電度 |
| ±0.5% | 無功電度 |
| ±2% |
|
